无线-电台

2020-05-09  来自: 上海鋆锦信息科技有限公司 浏览次数:464

一、YRS工业数传电台

数传电台是指借助数字信号处理技术和软件无线电技术实现的无线电数字通讯设备。数传电台。数传电台大多使用私有的调制协议,具备数字信号处理、数字调制解调等功能,使用较低的频段和更大的发射功率,所以绕射能力强,设备体积小,传输距离远。但是数传电台传输速率较低,通常在100Kbps左右,时延较低,所以适合用于多而分散、数据传输量小(如串口通讯等)、地理环境复杂等场合。

                                              YRS

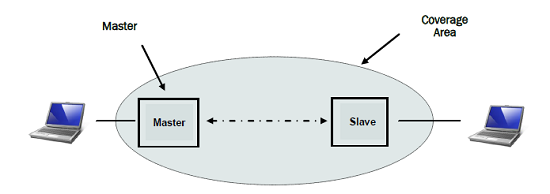

图1 电台通讯架构图

YRS数传电台采用的是加拿大Microhard数传电台模块+国产封装外壳的设计,具有体积小,传输距离远等特点。国产封装引出了12VDC 4pin供电接口,DB9(RS232/485)接口,可支持串口参数配置。



二、YRS工业数传电台特点

(一)多频段可选

YRS系列电台频段可选频段有:400MHz、840MHz、900MHz、2.4GHz,可以满足RTU,传感器等数据终端相连接、无人机飞控、油田数据采集等领域的应用。

YRS

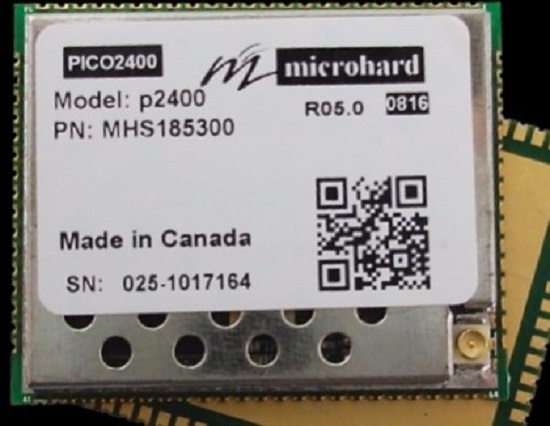

图2 电台模块图片

(二)传输距离远

YRS系列电台支持100~1000mW功率调节,1000mW功率地面通讯距离可达到大约3km。支持点对点和点对多点传输。

(三)配置灵活

YRS支持通过寄存器修改电台设置,可以调整电台波特率、无线空中速率和232/485通讯模式,可达到276Kbps带宽和230400波特率。

YRS

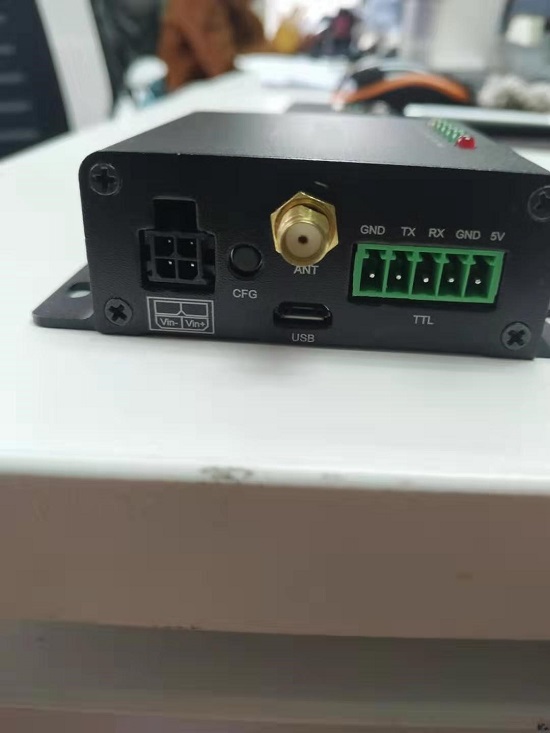

图3 国产封装接口图

(四)抗干扰能力

YRS支持跳频,在某一特定中心频点工作时间后,便会跳至另一个中心频点



三、YRS工业图传电台

图传电台相较于数传电台的优势在于高带宽。相比于数传电台100Kbps的无线速率,图传电台数据传输速率一般都在4-5Mbps以上,部分电台速率能达到20-30Mbps,可以满足多路高清视频图像传输。除此之外,图传电台还提供更丰富的接口,如网口、串口、USB调试接口等,设备接入更灵活,调试更便捷。

YRS图传电台使用国产调制芯片与调制方案,产品体积小,传输距离远,能提供高达30Mbps的无线速率。


图4 YRS图传电台示意图



四、YRS工业图传电台特点

(一)   高带宽

YRS工业图传电台支持700M/800M/1.4G/1.8G/2.4G多频段,使用64QAM/16QAM/QPSK等无线调制技术,可选择1.4M/3M/5M/10M等码率,空中速率可达到30Mbps。同时支持上下行数据率配置,根据需求调节上下行带宽。

YRS

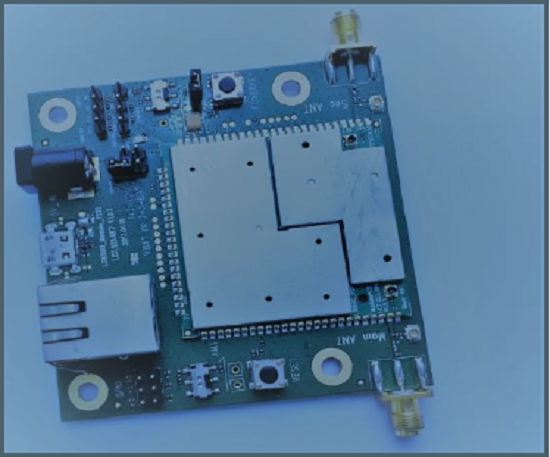

图5 YRS 图传芯片模组



(二)覆盖范围广

YRS图传电台发射功率可达25dBm,接收灵敏度约-99~108dBm,使用差分天线设计,理论无线传输距离可以达到20km。实际地面传输距离20Mbps带宽下能达到5km,可适用于远程视频监控等场景。



(三)接口丰富

YRS图传电台支持网页配置,可使用网口、串口通讯。支持RS232/485仪器仪表和摄像机、PLC、工控机等网络设备接入,可用于无人无人车(船)、无人机视频监控、智慧消防设备等。



YRS

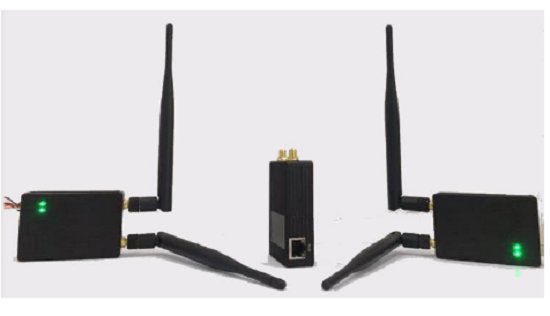

图6 YRS图传电台实物图



(四)灵活组网

YRS图传电台支持点对点、点对多点、mesh组网等连接方式。点对多点网络节点数可高达16个,mesh模式下能支持32个mesh网络节点。


关键词: YRS
