某钢厂钢包管理系统网络方案分享

2019-08-21  来自: 上海鋆锦信息科技有限公司 浏览次数:794

1项目概述

本项目为改造项目,目的是通过实施炼钢厂内铁包和钢包一体化管理系统,实现铁包和钢包的位置实时跟踪,并以铁包和钢包为载体,整合炼钢厂内物流数据,提高生产组织和精细化管理水平。

某钢厂钢包管理系统网络方案分享

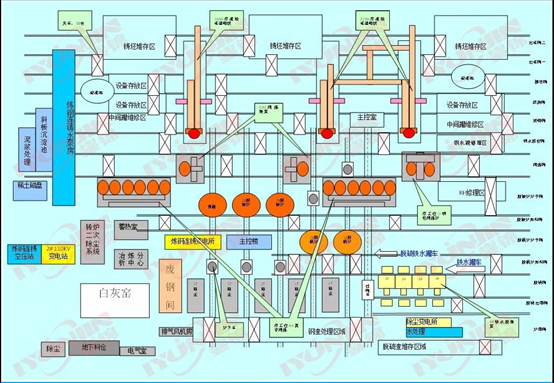

 厂房平面示意图

为了准确跟踪铁包钢包位置,便于实时管理和调度,所以在天车上安装调度用的车载电脑、读卡器,并沿途安装RFID标签。当钢包在厂区内调运时能准确定位当前位置,并管理行驶路线,提高生产效率。整套系统如下图所示。

某钢厂钢包管理系统网络方案分享

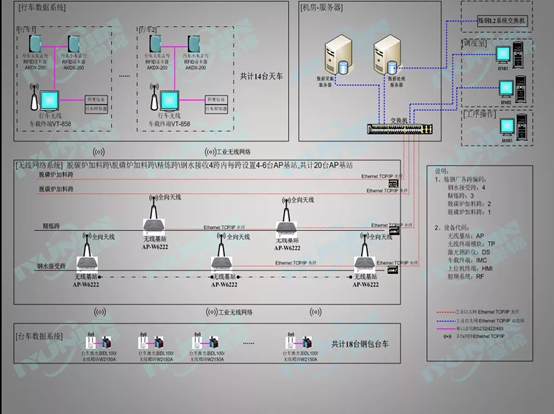

整体架构示意图

由于天车在厂区内实时移动,运行范围较广,考虑到车载电脑与调度室之间使用有线通讯在距离计算和施工上难度较大,上海鋆锦为本套系统提供了无线网络的布置方案。

2无线方案

本项目无线方案分为两部分:移动设备与固定设备。移动设备主要是天车,天车轨道在车间zui顶部,不便于布置电源与网线,所以将AP柜布置在底层,网络布置思路与之前我们分享的钢厂案例相同,有兴趣可以到文章底部浏览我们之前分享的案例。

 某钢厂钢包管理系统网络方案分享

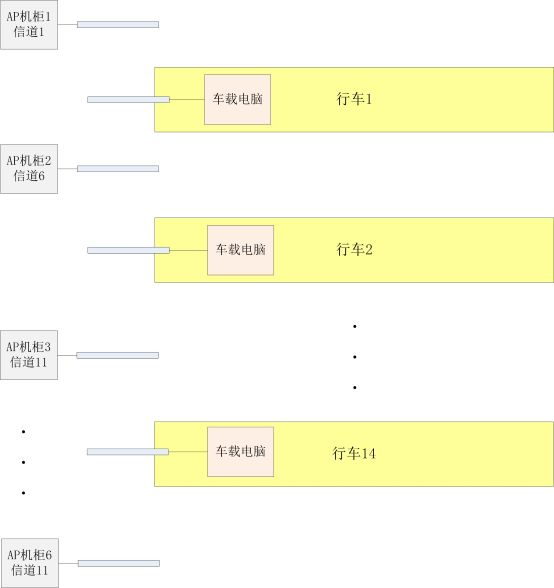

天车无线网络架构

AP端与客户端都采用横置天线,因为客户端与AP端高度落差大,如果垂直布置天线会导致两端天线波瓣覆盖范围相交区域较小,无线通讯信号不稳定的情况。横向布置可以保证两端天线波瓣覆盖范围有较大相交区域,并且范围内基本没有遮挡物,能有效保证无线质量,尤其适合收发端存在一·定上下高度差的情况下使用。相关天线知识可以回顾我们之前的天线科普(工业天线选配六大关键指标

 某钢厂钢包管理系统网络方案分享

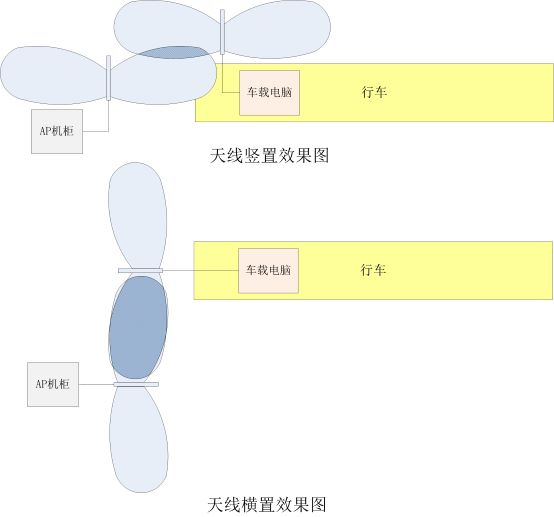

线竖置、横置效果对比图

天线在安装过程中需注意不要紧贴墙体或钢结构部分,安装时应与固定物之间要保持一个波长的距离,否则会造成信号被遮挡(2.4G信号波长为12cm,5G波长为6cm),且收发端天线中间尽量保证没有障碍物遮挡。

某钢厂钢包管理系统网络方案分享

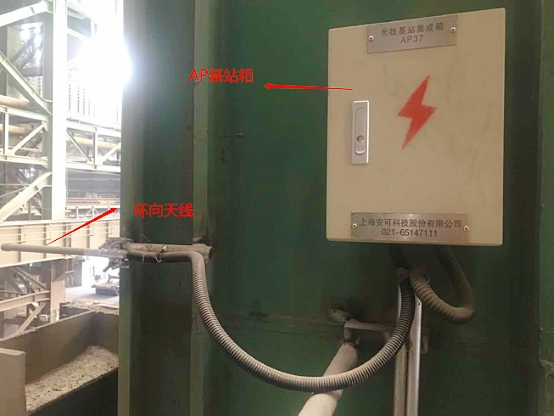

P端天线图

无线接收端本项目中选用了达文工业车载终端,使用windows操作系统,具有强固型铝合金外壳,无风扇设计,自带LED背光液晶面板,五线电阻触摸屏。支持IP65防尘防水,符合美军规MIL-STD 810G抗震动和冲击标准,适合在钢厂天车等多尘、多震动的恶劣环境下工作。

 某钢厂钢包管理系统网络方案分享

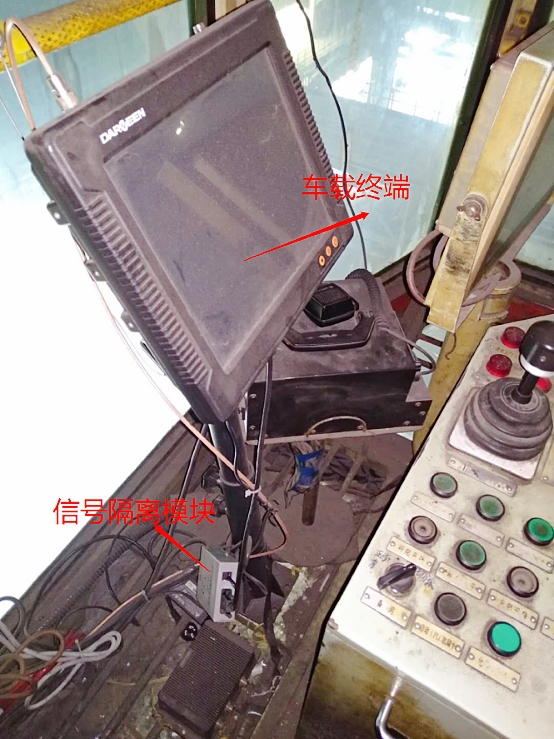

达文VT-858车载终端

 某钢厂钢包管理系统网络方案分享

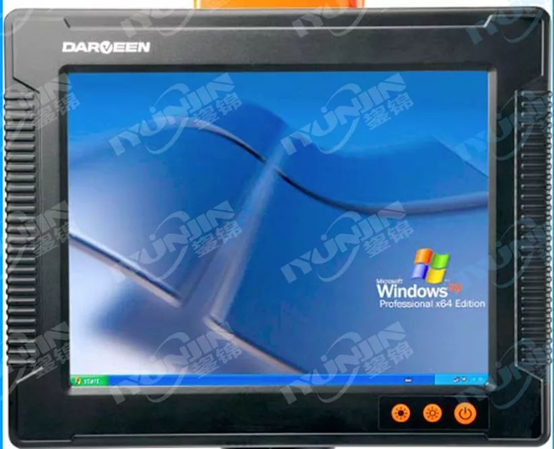

达文VT-858车载终端

车载终端自带Summit网卡,在安装天线时需要做接地处理,以免网卡被静电击毁。



某钢厂钢包管理系统网络方案分享

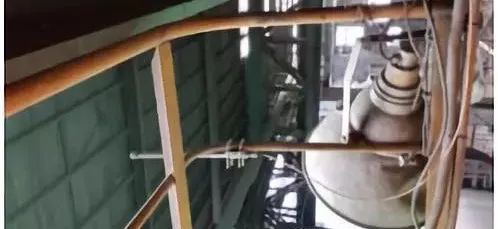

车接收端天线

 固定端设备为激光器,使用定向天线通讯,因为固定设备不需要移动,所以无线传输路径固定,两边都使用定向天线既可以保证传输距离,又能提高信号质量和通讯稳定性。

 某钢厂钢包管理系统网络方案分享

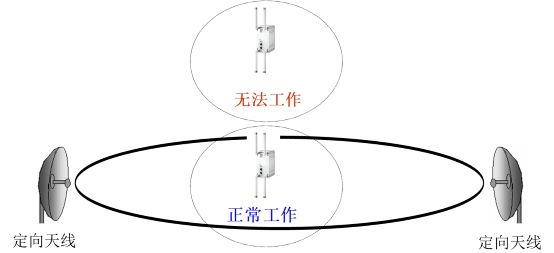

定向天线工作示意图

定向天线使用时要注意收发端信号发射面要对齐,定向天线覆盖距离远,但覆盖范围较小,如果安装角度出现偏差,容易造成信号较弱或无法通讯。

 某钢厂钢包管理系统网络方案分享

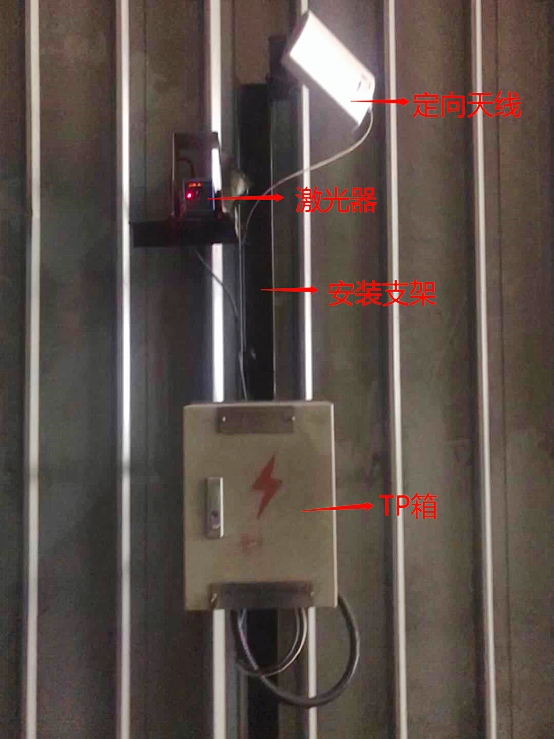

设备定向天线图

目前本套系统已经正式开始使用,鋆锦提供的无线方案为钢包一体化管理平台提供了gao稳定的数据交互通道。
