港口CCTV系统通讯方案

2019-08-28  来自: 上海鋆锦信息科技有限公司 浏览次数:1727

一、行业背景

随着进出口量的提升,港口发展迅速,有越来越多的龙门吊和轮胎吊出现在港口的应用中。

为了提高工作效率,港口吊车远程监控的需求逐渐被提出。行吊上的CCTV视频监控系统先将视频数据和自己的实时位置信息发送至控制室服务器,吊车司机根据视频图像和位置信息,远程控制行吊工作。

港口CCTV系统通讯方案

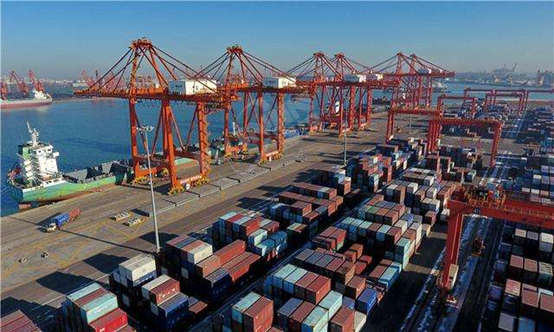

图1 港口行吊图


二、需求分析

相比于工厂等工业无线的应用环境,港口内范围更广,使用场景多为露天,受集装箱、船只等大型遮挡物影响更严重。

而出于安全等因素考虑,行吊视频监控对于实时性的要求更高,位置信息的延时和控制指令的实时响应都更求更小的误差。

为了保证行吊的稳定运行,减轻环境干扰对于视频数据通讯的影响,以及防止行吊移动过程中,在无线基站间切换导致的数据中断,上海鋆锦提供了EOE冗余无线网络的解决方案。

港口CCTV系统通讯方案

图2 EOE冗余无线网络架构


三、鋆锦方案

EOE冗余无线网络架构说明:

EOE冗余无线网络使用两套独立的无线网络系统,AP1-无线Client 1和AP2-无线Client 2。当行吊向调度服务器发送数据时,安装在行吊上的EOE Client会将数据重新打包并复制成两份,分别通过无线Client 1和无线Client 2向对应AP发送。AP1和AP2将收到的冗余数据先汇聚至EOE Sever,经过EOE Sever整合为一份后发送给调度服务器。

由于两份冗余数据同时在无线中传输,所以任意一路无线中断都不会影响通讯,EOE网络架构适合在范围较广,通讯稳定和实时性要求极高的应用场景,能满足港口行吊视频传输和远程控制系统的通讯需求。

港口CCTV系统通讯方案

图3 EOE冗余远传方案架构

上海鋆锦为港口CCTV视频监控系统提供的远传方案架构如上图所示,在港口范围内布置AP做全  面覆盖。AP分可通过SSID或频段隔离,便于行吊的两台客户端作区分。如图所示,当行吊向右移动时,左侧客户端会先做漫游切换,右侧客户端依然保持连接;继续向右移动,右侧客户端做漫游切换时,左侧客户端保持连接。以此保证CCTV数据不受无线设备漫游影响。

方案特点:

1.冗余数据传输,抗干扰、低延时

2.冗余客户端同时工作并非主备,不存在主备切换时间

3.数据通讯不受漫游影响
