上海鋆锦为费列罗杭州工厂提供PLC联网方案

项目背景

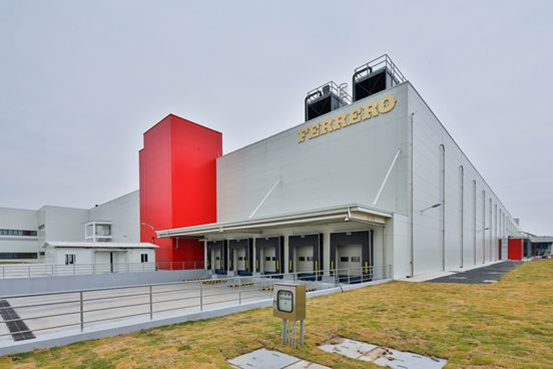

       2015年9月23日，quan球第四大巧克力制造商费列罗集团在杭州江东工业园区内正式揭幕。作为费列罗集团quan球第21家工厂，费列罗杭州工厂是集团在中国建立的首·个生产基地，也是东南亚唯·一一个，其占地面积359亩，总投资50亿元，年产3万吨巧克力及糖果。

        自2015年9月，费列罗杭州工厂第·一条产品生产线健达奇趣蛋正式投产，到2016年10月，费列罗一期扩建项目开工，费力罗杭州工厂发展非常迅速。

        作为费列罗集团在东南亚投资的第·一家生产基地，费列罗杭州工厂不仅秉承了quan球工厂统一贯彻的高品质原材料的采购政策，更延续xian进的生产方法和生产工艺，以及卓·越的生产管理制度，拥有一套严谨、完善的MES系统，有效地指导工厂的生产运作过程，提高工厂及时交付能力，改善物料流通性能，提高生产回报率。该套系统为工厂打造了一个扎实、可靠、全·面、可行的制造协同管理平台。

 MES系统对网络的要求

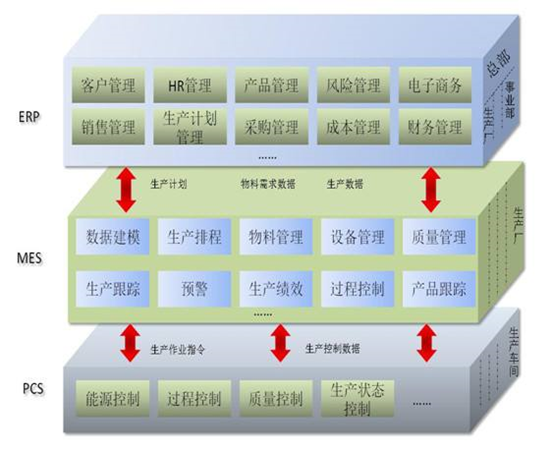

        费列罗工厂中的网络根据其职能不同可分为三个网络层级，如下图：

ERP——企业资源管理网络，基于互联网络；

MES——制造执行系统网络，基于工厂局域网；

PCS——现场控制系统网络，基于工业现场总线。

       其中，制造执行层（MES）网络包含上位机、zhong央数据库与现场生产设备：生产设备用于提供各种原始数据；zhong央数据库用于用户保存记录各种数据；上位机为集成交互界面，实现客户对生产设备及数据库进行访问操作。

       具体来说，上位机可向各生产设备下达任务指令，同时采集各生产设备的状态、生产信息写入数据库，并进行分析统计，掌握生产进度，优化生产过程，从而达到提高生产效率的目的。

      这一层的网络有以下特点：

      1、通常由工厂局域网组成；

      2、生产设备可提供上位机所需的多种数据（PLC、报警、状态、加工等）访问；

      3、上位机与设备采用TCP/IP、OPC、DDE或其他网络通信协议进行数据交换。

鋆锦方案

      上海鋆锦作为工业通讯集成化方案的服务商，与MES集成商一起，通过前期网络规划、方案讨论、试点测试、方案实施，实现了PLC联网，为MES系统搭建了稳定可靠的数据传输通道。

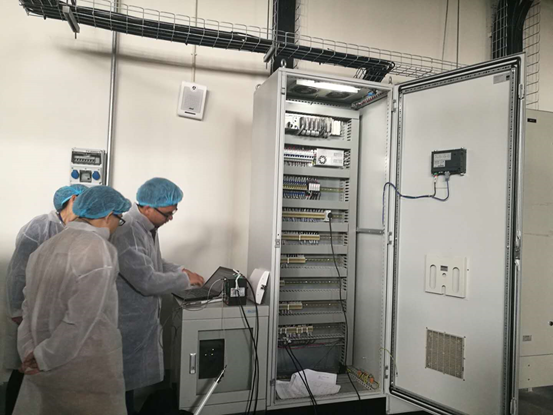

鋆锦工程师现场调试

      具体方案思路如下：

      1、通过标准的工业以太网技术组环网，实现线路冗余，提高网络可靠性；

      2、光纤传输技术提高网络实时性和抗干扰能力，实现零无数据丢包；

      3、离散、独立的点，通过无线Wi-Fi连到骨干网，作为有线网络的补充；

       工业Wifi作为工业TCP/IP网络的常用技术，组网效果好、带宽大、可扩展性强，特别适合现场不方便布线、或布线成本较高的情况，如老旧车间改造、离散独立点接入等。

      具体联网思路为：

      1. 现场勘探找点布置无线AP作为热点，为达到良好的wifi覆盖效果，通常建议天线外置，如本项目选用大角度的定向天线，布置在主车间外，确保需要接入的离散接入点wifi全覆盖；

      2. 每个机台配置1台串口转wifi或网口转wifi设备接入PLC数据，设备安装在机台内部，天线以馈线方式拉出到机台控制台外；

      3. 无线AP以有线的方式汇聚到车间交换机网络，与机房服务器间进行数据交换；

      4. 车间网络与机台之间以AP-Clinet点对多点模式实现数据的无线传输；

      5. 现场网络不处理PLC协议，网络与上位机之间加设网关产品做协议转换；

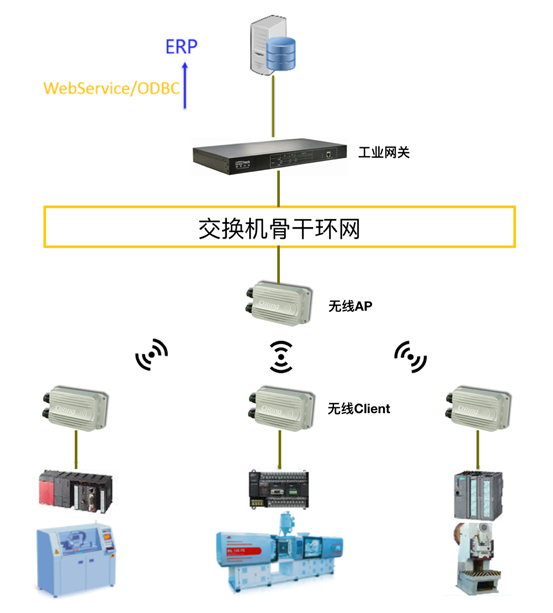

方案示意图如下：

费列罗PLC联网示意图
