某射电望远镜网络方案分享

 项目规划

望远镜现场有2200个监测点，数据需传输到中控做处理，监测设备是大功率电子设备，部分监测点到中控的距离超过一百米，要求使用全光纤联网方案，有效防止电磁干扰。望远镜现场为室外环境，为便于安装维护，要求IP67防护等级、EMC等级高。

项目难点

该项目主要有两大难点

2.1  现场地点偏僻维护困难，项目要求服务年限20年，对设备MTBF要求高；

2.2  布线施工难度大、成本高，考虑尽可能减小布线，降低施工难度；

项目建议

针对该射电望远镜项目，共有两种设计方案：

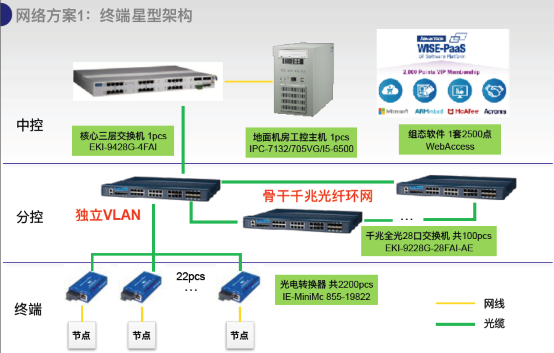

 网络方案1：终端星型架构

方案说明：

1.每个终端节点配置1台光电转换器，将电信号转化为光信号，大幅降低电磁干扰。就近22个光转以星型架构汇聚到分控的全光口  交换机上。

2. 分控交换机具备网管功能，组建环网实现线路冗余，可实现环网线路断线后20ms内自愈，增加网络可靠性。

3.分控交换机划分独立VLAN，方便管理，并将链路故障缩小在单个交换机范围内。22个节点，单点故障不影响整体网络。

4.中控配置1台三层核心交换机，实现三层路由、VPN、防火墙等功能。

5.中控配置1台工控机和2500点的组态软件，可实现网络拓扑可视化、现场设备监控、端口流量管理等功能。

6.本方案需要2200个光转柜，100个分控交换机柜。

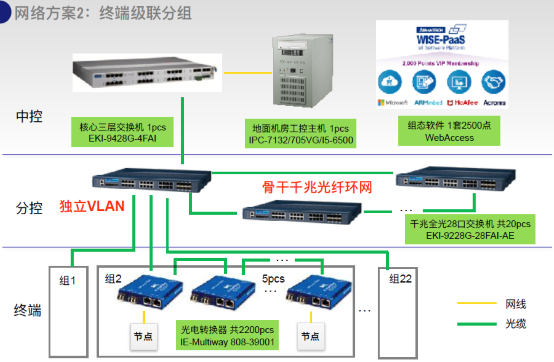

网络方案2：终端级联分组

方案说明：

1.与方案1的区别：终端每个节点配置1台2光2电光转，光转之间以光纤级联，每5个节点为一个小组连接到分控交换机上；

2.分控交换机为28光口，每台连接终端22个小组，即110个终端节点；

3.其余配置与方案1相同；

4.本方案需要2200个光转柜，20个分控交换机柜。

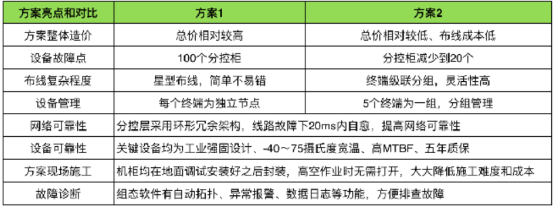

方案对比

方案优势

• 整体达到IP67防护等级；

• 机柜设计为超小尺寸；

• 布线、施工简单；

• 网络和设备可靠性高；

• 全光方案，抗电磁干扰；

• 协助快速故障诊断；

• 节点少，降低故障概率；

• 总体成本低；

• 布线灵活；

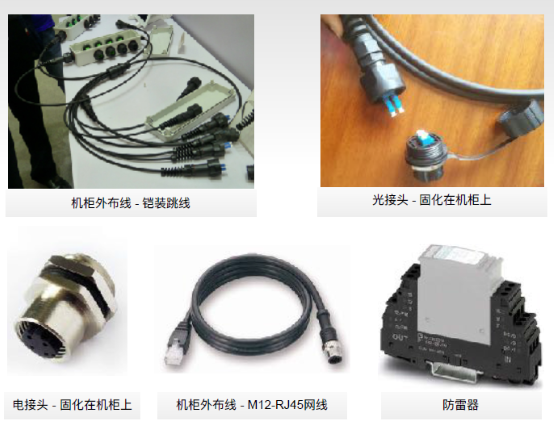

机柜和布线

机箱架构图：

机箱优点：

1.机柜为不锈钢材料，整体实现IP67，不易生锈腐蚀；

3.接头全部做到柜门上，施工和接线无需打开机柜；

5.体积小巧，机箱尺寸尺寸约20*20*10cm；

6.机柜外用铠装跳线布线，减轻风吹日晒对跳线的损伤；
