通讯基站监控平台

行业背景

随着移动网络覆盖面越来越广、网络负荷日益加重、基站机房建设逐步的扩大等问题，通讯基站的维护管理工作日益繁重。

1. 截止目前，我国大部分地区仍存在较多的基站机房没有具备完善的集中监控管理系统；

2. 大量基站现在只有基本的干接点监控方式：即只能提供简单的单向开关量告警信息，不能实现遥测、遥控、遥调等功能，无法实现故障分析和诊断；

3. 农村、市郊等偏远地区基站设施失窃严重，现有系统不能有效预警、阻止和追查盗窃行为；

4. 运营商运维人力有限，缺乏直观有效的基站和机房代维监管措施，无法有效考核和指导代维人员工作；

5. 现有模拟视频监控系统，但不支持分级组网和集中管理，缺乏智能化应用，监管维护需要大量人力；

YGate工业智能网关提供RS485/232、TCP/UDP、3G/GPRS等通讯链路，为监控平台解决通讯基站自动化、集中化、无人值守的设备联网，从而保证了基站机房安全、gao效运营以及通讯网络的畅通，给宽带业务、移动电话等用户提供了更为方便、快捷服务。

方案简介

以省、市中心站为监控中心，采用“集中管理，分散控制”的原则， YGate智能机可以对所有基站内机房设备进行数据采集，数据上传以及现场报警处理等。

YGate智能机对通讯基站机房的动力和环境参数，如逆变电源、开关电源、UPS系统、油机、配电系统、空调、蓄电池组、温度、湿度、水浸等，进行统一监测，兼容开关量和模拟量，可以实现遥测、摇信、摇调、遥控、遥视的五遥功能，同时还包括对基站内安防视频等辅助性设备的监控。

Ø 基带系统和SDH系统等传输、发射设备可以通过TCP/IP或者SNMP进行应用连接；

Ø 配电系统可通过OPCClinet通讯接口进行数据采集；

Ø 环境监测系统可通过RS485或者ZigBee等通讯方式进行连接；

Ø 动力系统和安防系统可以通过设备专有协议进行数据交互；

Ø 视频语音服务系统可以通过3G或者光纤的方式与监控中心互联；

通过YGate工业智能网关将各基站监控系统的各种信息数据和告警数据进行处理之后，推送给以省（市）为中心的主站。内置的报警中心能实现了现场级实时报警功能，超大的数据缓冲保证了数据的连续性和准确性。

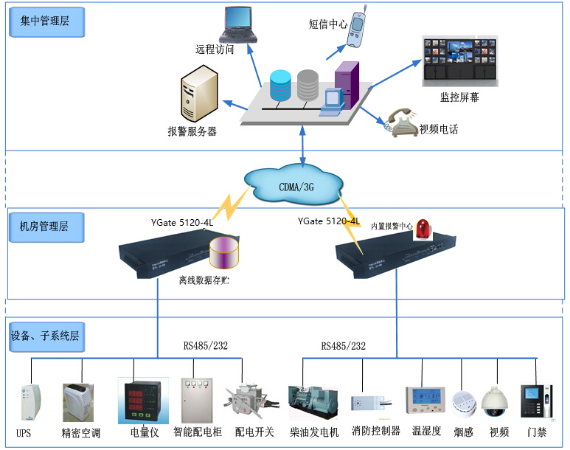

系统架构

业务价值

YGate工业智能网关本着合理实用、安全可靠、组网简单、扩容性强等多方面优势，可以适用于大中型多点、远程、实时集中的监控系统需求。很大地提高了运营商的服务质量，缩短了紧急情况快速响应的诊断时间，提高了基站人员对机房设备的维护和远程巡检效率。

相关产品

YGate 5120-4L

产品概述

YGate 5120-4L系列工业智能网关提供4路以太网、8路串口的通讯接口。是中小型系统之间互联互通好的选择，可用在通讯基站监控、楼宇监控、系统对接等网口设备较多的系统中。

关键特性

l 丰富的以太网接口

l 超低功耗

l 简单的桌面安装

l 较低的设备成本

应用结构

产品图片

正面

背面
